Jak dobře pájet? Metody pájení

V elektronice tzv měkké pájení. Teplota celého procesu je pak nižší než +450°C a elektronické součástky jsou pájeny pomocí pojiva (pájky), běžně nazývané cín. Zde stojí za zmínku, že základní rozdíl mezi pájením a svařováním spočívá v tom, že při procesu pájení se taví pouze přídavný kov, nikoli spojované prvky. Ty mají bod tání mnohem vyšší než pojivo (cín). Roztavená slitina rozpouští měď, přesněji řečeno její tenkou vrchní vrstvu.

To je možné díky vlastnostem cínu, který taje při teplotě mnohem nižší, než je teplota tání mědi, která je +1083°C. V procesu správného pájení je nutné vytvořit velmi tenkou vrstvu slitiny mědi a cínu. Vznikne následující struktura: měď–slitina–pájka–slitina–měď. K tomu dochází, když tekutá pájka (cín) smáčí a rozpouští povrchovou vrstvu mědi.

Než se však začnete učit správně pájet, měli byste se vybavit příslušným nářadím a příslušenstvím. Určitě budete potřebovat věci jako:

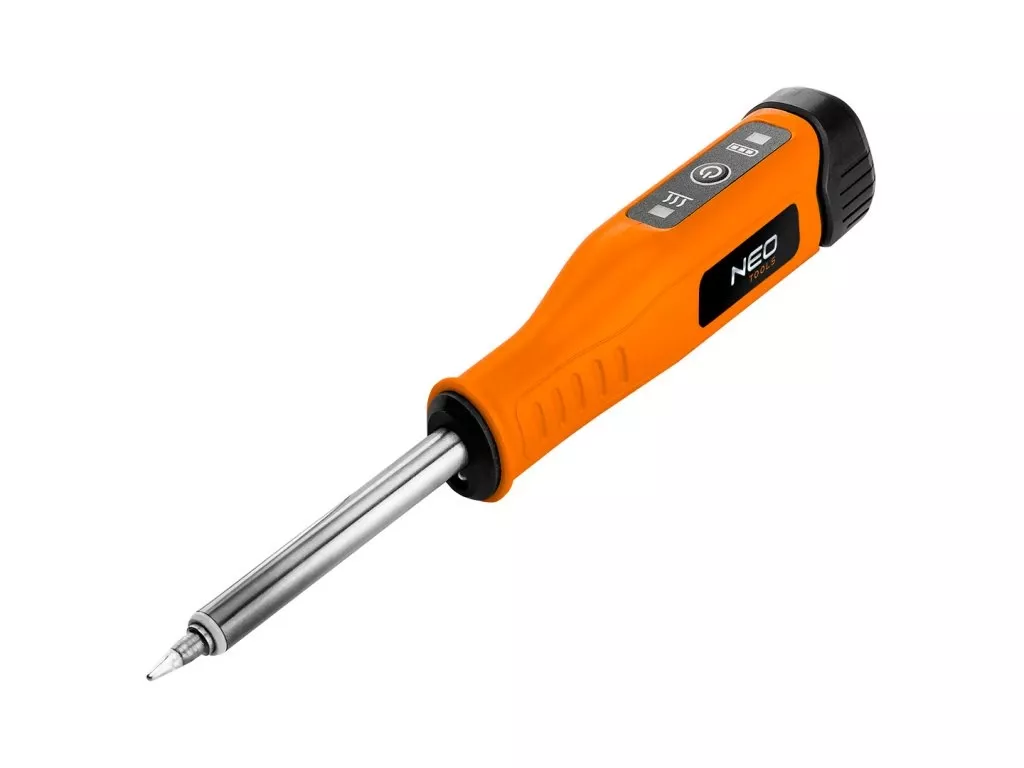

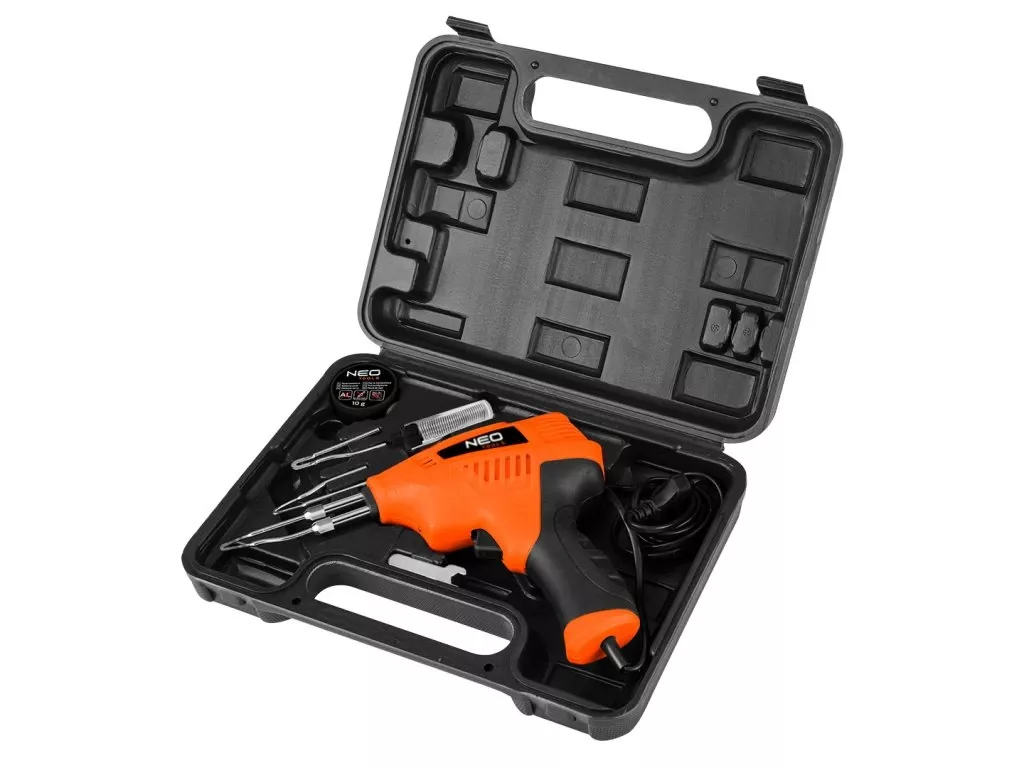

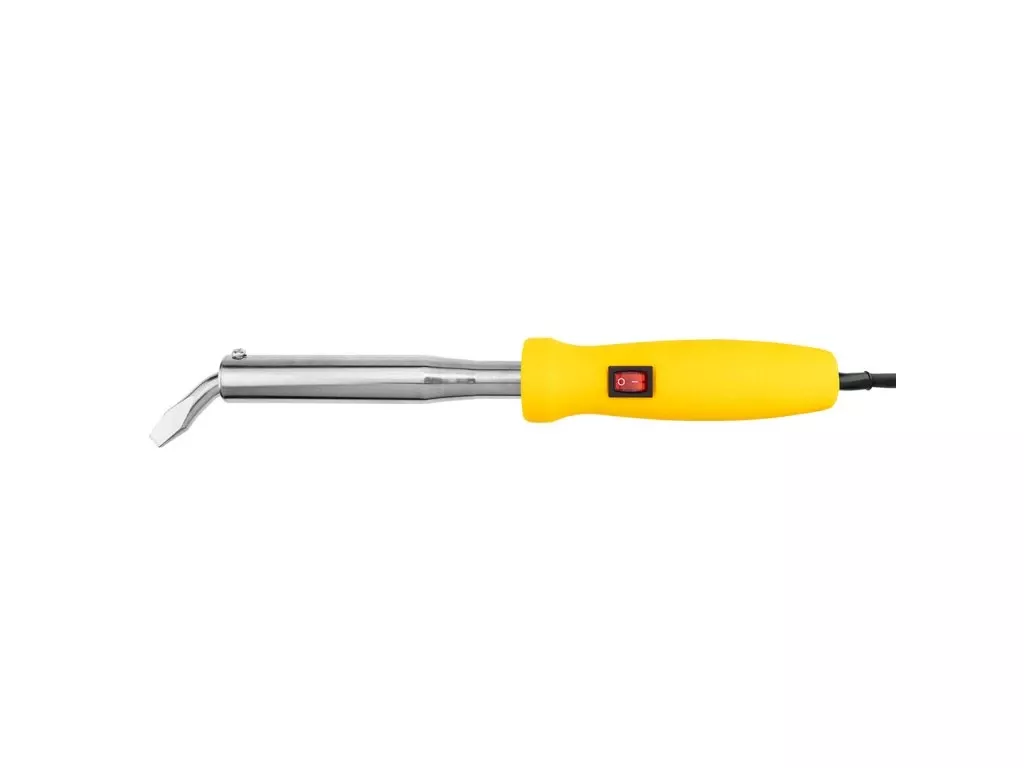

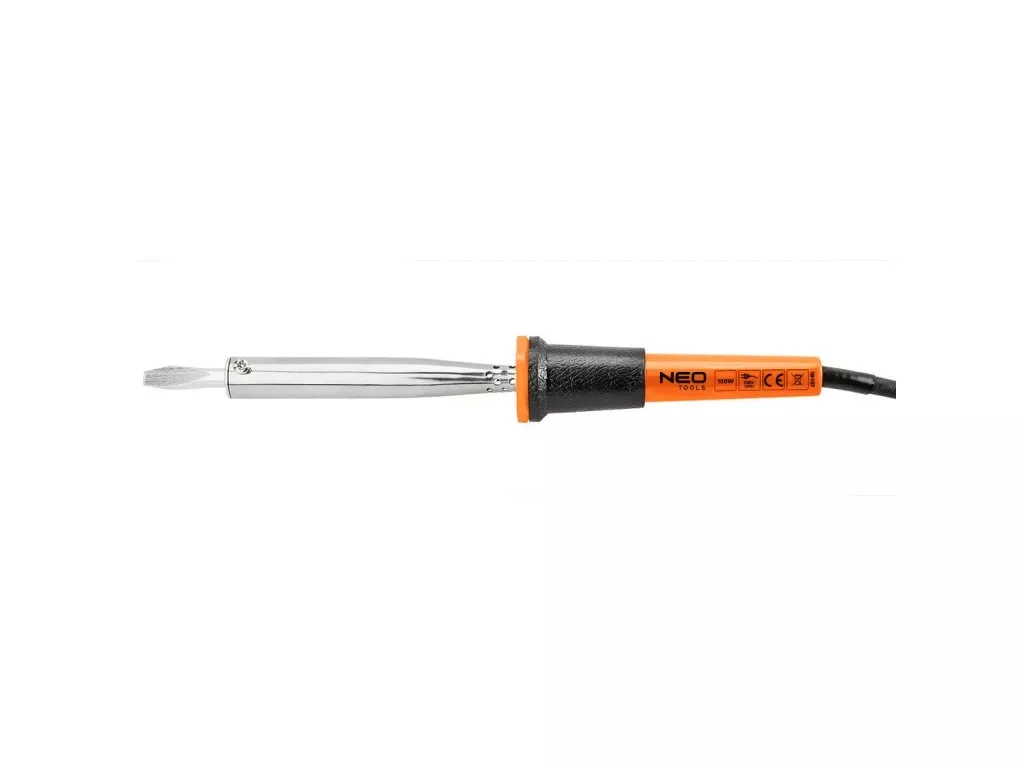

• páječka
• pájecí příslušenství
• tavidla

Někdy jsou měděné dráty pokryty vrstvou oxidů nebo nečistot - z tohoto důvodu je nutné tavidlo, které má dvojí funkci:

• při vysoké teplotě roztavená pájka odstraňuje škodlivé oxidy;
• nedovolí atmosférickému vzduchu proniknout do pájecí zóny a tím zabrání vzniku nových oxidů.

Vysoká teplota a přítomnost tavidla čistí měděný povrch od oxidů a jiných nečistot. Jako tavidlo může sloužit kalafuna, která se získává z přírodní borovicové pryskyřice. Často se jedná o tzv mírné aktivátory, které zvyšují účinnost tavidla.

Abyste správně postupovali podle pokynů krok za krokem, jak správně pájet, začněte odizolováním vodičů na špičce asi o 5 mm. Utáhněte konce měděných drátů a poté zahřejte páječku. Vložte kabel do nádoby na kalafunu a lehce se ho dotkněte páječkou. Dalším krokem je vložení kabelu do kleští. Znovu zahřejte páječku a přiložte ji ke kabelu a po 2-4 sekundách na ni naneste cín. Pokud zjistíte, že je na kabelu dost cínu, přesuňte jej i s páječkou pryč.

Stejné činnosti - vložení kabelu do nádobky s kalafunou, jemný dotyk páječkou, vložení kabelu do kleští, zahřátí páječky, položení na kabel a po 2-4 sekundách položení cínu na kabel - proveďte stejné kroky také pro druhý pájený kabel.

Pokud jste již oba konce pocínovali, můžete přistoupit k jejich pájení dohromady. Nejprve vložte jeden kus kabelu do kleští a druhý vezměte do ruky. Zahřejte páječku. Poté plech na kabelu nahřejte kleštěmi. Po roztavení přiložte druhý kabel a počkejte asi 3 sekundy, než se tavenina na něm roztaví a dráty se spojí. Nakonec nasaďte smršťovací hadičku a poté ji smršťujte.
