Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS

Detailní popis produktu

Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS

Pouze pro individuální spotřebitele energie

Střídač-generátor KS 4000iE S ATS má vestavěnou jednotku ATS a může být provozován ručně nebo automaticky.

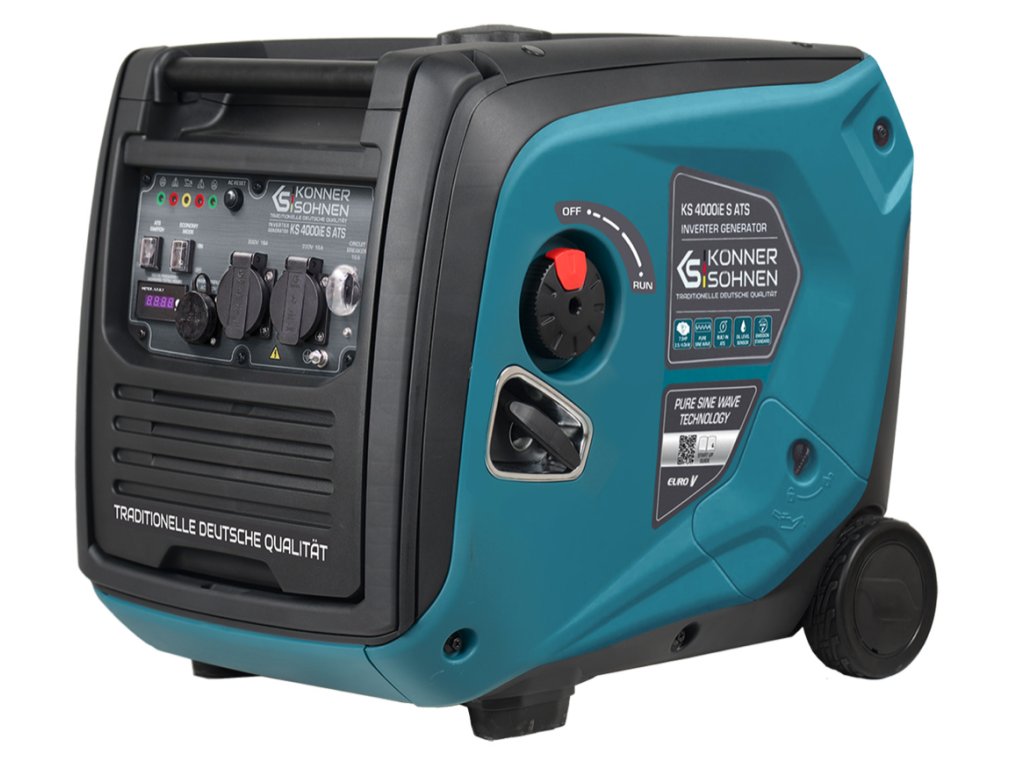

Otočný spínač OFF-RUN na pravé straně generátoru kombinuje palivový kohout, spínač vnitřního 12V zdroje a spínač zapalování. Pokud generátor nepoužíváte, měl by zůstat v poloze OFF, aby se zabránilo vybití lithiové baterie v generátoru. Generátor se dodává s odpojenou baterií, kterou je třeba při prvním spuštění připojit pod levý boční kryt. Jakmile je generátor v chodu nebo je na SÍŤOVÝ PŘÍVOD přivedeno napětí 230 V (bez ohledu na polohu otočného přepínače), je baterie dobíjena vnitřním nabíjecím modulem.

Připojení 230V SÍŤOVÝ PŘÍVOD je monitorováno, jakmile je otočný přepínač nastaven do polohy RUN a přepínač ATS SWITCH je přepnut do polohy ON. Pokud by napětí v SÍŤOVÉM PŘÍVODU 230 V  selhalo, řídicí jednotka ATS spustí generátor a přepne jeho výstupní zásuvky 230 V na modul střídače.

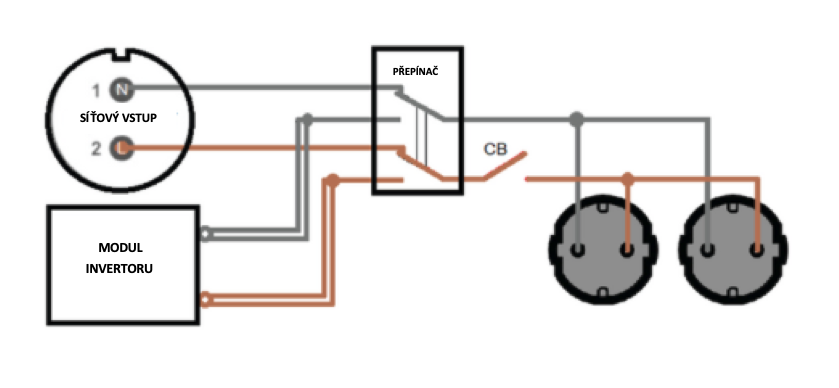

KS 4000iE S ATS má 2 x 230V zásuvky, které se přepínají různě v závislosti na verzi generátoru.

Pouze pro individuální spotřebitele energie

Obě zásuvky 230 V jsou aktivní jak při provozu ze SÍŤOVÉHO PŘÍVODU, tak při provozu z generátoru.

Obě zásuvky 230V napájejí stejný systém (IT, TN, TT) jako SÍŤOVÝ PŘÍVOD při provozu ze SÍŤOVÉHO PŘÍVODU. Generátor musí být pro systém TT a TN uzemněn měděným kabelem 6-10 mm² (v závislosti na místních předpisech) připojením jeho uzemňovacího šroubu ke stejné uzemňovací liště, kde je uzemněn SÍŤOVÝ PŘÍVOD 230V.

Dvě zásuvky po přepnutí napájení generátoru napájejí pouze síť IT bez uzemněného nulového vodiče. Je třeba dodržovat předpisy a ochranná opatření pro IT systém.

Toto provedení generátoru lze použít k ochraně spotřebičů, které mohou fungovat jak v síti TN, tak v síti IT. V automatickém režimu není možné napájet celý dům!

Pokud chcete napájet jednotlivé spotřebiče nebo jejich skupiny (dům, kancelář atd.) v soustavě TN s uzemněným nulovým vodičem v automatickém režimu, doporučujeme použít generátor KS 4000iE S ATS verze 2.

Odmítnutí odpovědnosti:

Tento návod může být vnímán pouze jako doporučení, je ilustrativní a musí být přizpůsoben přesným okolnostem a podmínkám na místě instalace. Samotnou instalaci by měl provádět elektrikář s licencí a v souladu se všemi místně platnými normami a předpisy. Za nesprávnou instalaci a její následky neneseme žádnou odpovědnost.

Vestavěná elektronická jednotka s mikroprocesorovým ovládáním řídí chod generátoru a poskytuje stabilní výstupní napětí 230V 50Hz sinusového tvaru, které je vhodné pro spolehlivý provoz citlivé elektroniky.



SPOLEHLIVÝ MOTOR

Značkový spolehlivý motor K&S se vyznačuje vysokou odolností proti opotřebení, dlouhodobým a stabilním provozem, splňuje všechny evropské normy kvality, včetně EURO V.



ÚSPORNÝ REŽIM

Úsporný režim ECONOMY MODE snižuje spotřebu paliva až o 50% při nízkém zatížení díky nižším otáčkám motoru.

VESTAVĚNÝ SYSTÉM ATS

Generátor je vybaven vnitřní jednotkou ATS. Jednotka ATS monitoruje napětí hlavního zdroje, v případě výpadku napájení spouští generátor a přepíná zátěž, která má být generátorem napájena. Po návratu ATS přepne zpět na hlavní zdroj napájení a zastaví generátor.



ERGONOMICKÝ OVLÁDACÍ PANEL

Ergonomický ovládací panel je vybaven displejem LED, přepínačem režimu ECO a tlačítkem RESET pro resetování elektronické ochrany proti přetížení spuštěné v modulu měniče a obnovení napájení. Hlavní parametry řídí mikroprocesor. Ochrana proti nízké hladině oleje zastaví generátor, když je v motoru příliš málo oleje.

NÍZKÁ HLADINA HLUKU

Zvukotěsné pouzdro zajišťuje nízkou hladinu hluku (66 dB Lpa 7 m), snadné použití a pohodlnou přepravu. Je vybaven přepravní sadou pro snadné přemísťování.



VYSOCE KVALITNÍ ALTERNÁTOR

Invertorové generátory Könner & Söhnen mají vysoce kvalitní bezkartáčový alternátor se 100% měděným vinutím. Spolehlivý a kompaktní alternátor je instalován na permanentních magnetech, v plastovém pouzdře a může odolat maximálnímu zatížení bez poškození, zaručuje dlouhodobý spolehlivý provoz generátoru.







TRANSPORTNÍ SOUPRAVA

Invertorové generátory Könner & Söhnen jsou vybaveny transportním systémem pro pohodlný pohyb. Dvě kola a madlo, které se zvedá při pohybu generátoru, zajišťuje pohodlnou přepravu a pohyblivost zařízení.
